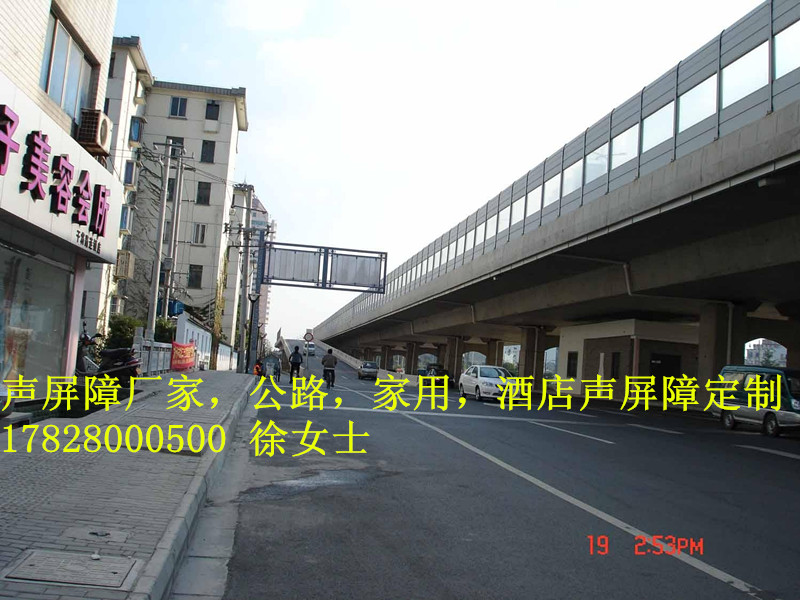

桥梁声屏障组成部分介绍

发布时间:2022-08-01 浏览量:241次

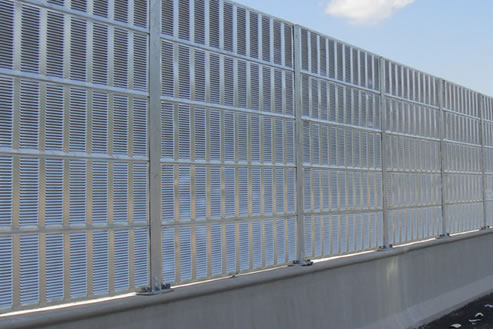

桥梁声屏障H钢柱、螺栓及遮板预留槽等构件的允许施工安装误差应符合《铁路声屏障工程施工质量验收标准》TB10428-2012的有关规定。H钢立柱与底部钢板A焊接时,H钢柱的垂直度误差不大于0.2%。12.施工过程中,钢板A、B与预埋螺栓接触部位不得焊接。H钢柱翼缘板与钢板A的焊接采用开坡口焊,完全焊透,焊接位置为平焊,另一侧采用四形角焊缝加强。焊缝需经无损探伤检验,焊缝质量级别为一级。


预埋螺栓及螺母防腐采用多元合金共渗+镜化处理,处理后的工件耐中性盐雾性能不小于1000小时,检测标准参见《铁路混凝土梁配件多元共渗防腐技术条件》TB/T3274-2011中的有关规定。螺栓、螺母为成套产品。螺纹的加工精度等级为6级。单个螺栓的预紧力为160士10kN,施工时不得漏拧、欠拧或超拧。与钢板B焊接的钢筋不应采用冷加工钢。四川隔音屏,成都隔音屏,公路隔音屏,小区隔音屏


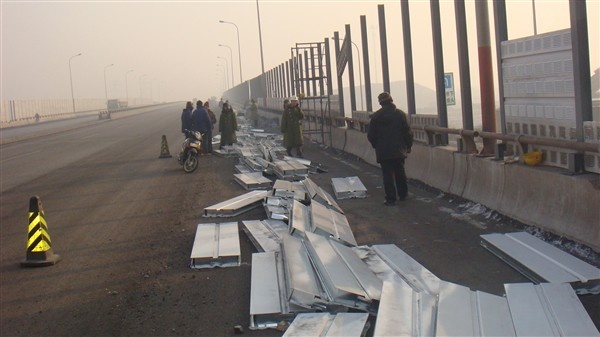

钢板B与U型螺栓预埋于遮板中图示位置,内侧部分U型螺栓待浇注竖墙时错固在竖墙中。浇注竖墙时,应确保U型螺栓定位准确。加强钢板与H钢柱及钢底板焊接采用角焊缝,焊缝高度8mm;H钢柱全部腹板内外侧与钢板A的焊接采用角焊缝,焊缝高度8mm,焊质量级别均为二级。所有焊缝应按质量级别要求进行焊缝检测。施工顺序:通过底部调平螺母使H钢柱安装到位,浇筑重力砂浆,待砂浆强度满足要求后,施加螺栓预紧力达到设计要求。

加强钢板须对边角进行打磨。声屏障桥梁遮板在运输、存放、安装时注意保护U型螺栓和钢板B。基础预埋部分按声屏障预留加高至3.3m设计。,要求H钢柱与底部钢板A焊接、加工在工厂内完成。
